Big Bag Dolum Sistemi

Big-Bag çuvallarının dolumunda kullanılan Big-Bag dolum istasyonları, çimento, yem sanayi gibi birçok sektörde kullanılmaktadır.

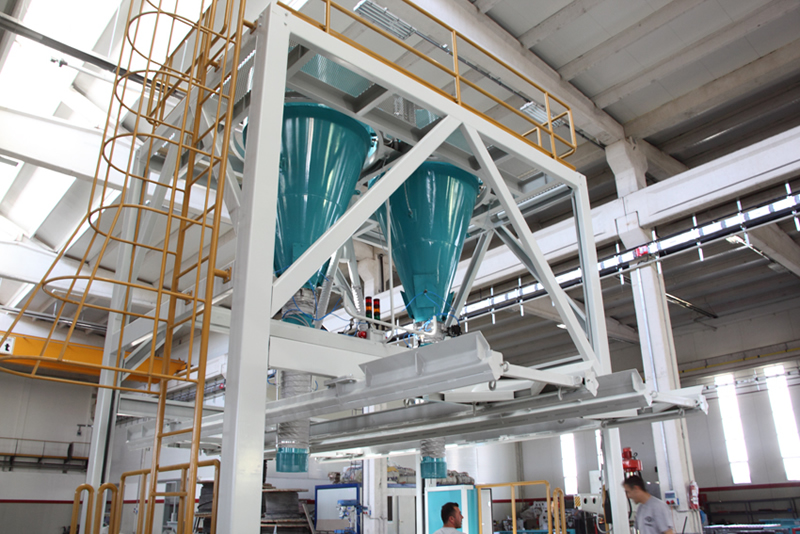

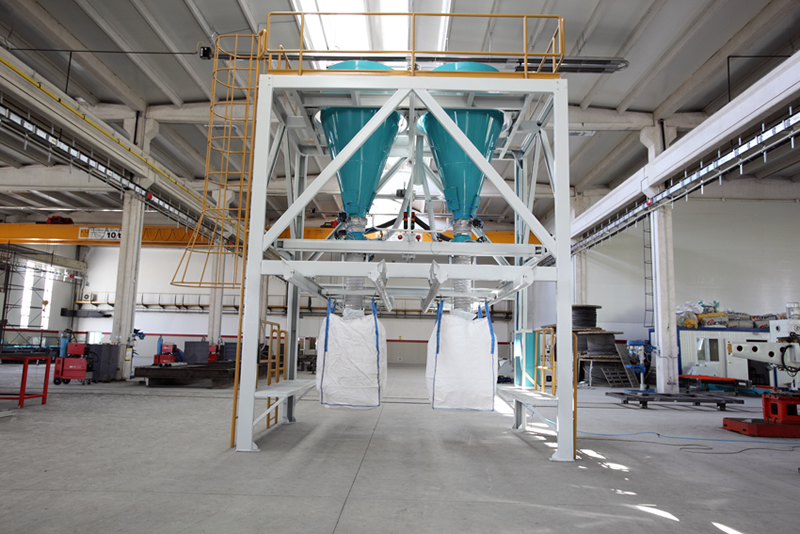

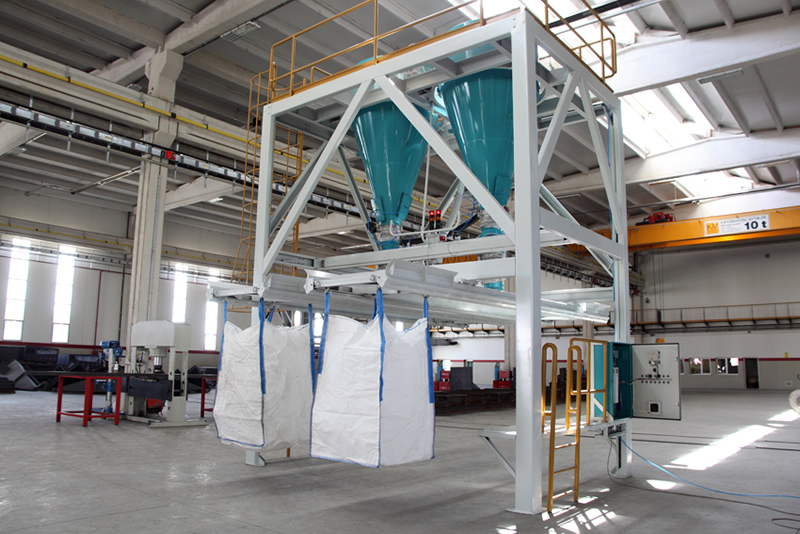

SC Big-Bag dolum sistemi aşağıdaki ünitelerden oluşur.

• Tartım bunkerleri

• Besleme ünitesi

• Taşıyıcı şase

• Big-bag dolum istasyonu

• Otomatik kontrol sistemi

SC Big-Bag Dolum İstasyonu Çalışma Prensipleri

Helezonlar vasıtasıyla bunkerlere taşınan malzeme her bir bunkerde bulunan 3 adet loadcell ile tartılır.  Tartım kantarı hızlı dolum modunda vidalı besleyiciye AC Driver ile kontrol ederek dolum yapmakta, set edilen yavaş dolum değerine geldiğinde otomatik olarak vidalı besleyiciler yavaş dolum moduna geçmektedir. Tartım Bunkeri içine dolan malzeme 1.5 ton olduğunda(90-120 sn), PLC kontrollü klapesi kapanarak dolum işlemi sonlandırılır.

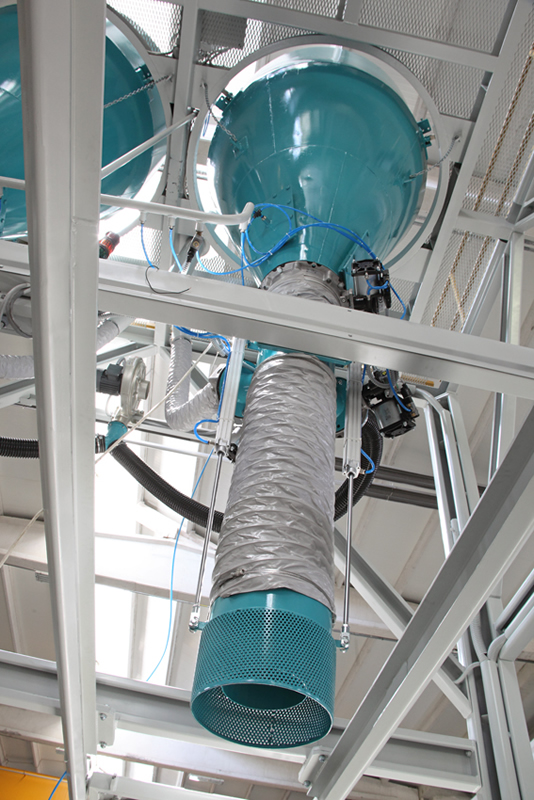

Boşaltım grubunda bulunan pnömatik silindirler vasıtasıyla boşaltım mekanizması big-bag çuvalı içine girer. Operatörün başlatması ile birlikte, boşaltım, toz emiş ve torba şişirme işlemleri başlar. Big-bag çuvalı dolduktan sonra operatör dolu arabayı kenara alır ve boş arabayı boşaltım ünitesine yerleştirir. Operatör bu işlemleri yaparken dolum işlemi devam etmektedir. Dolumu yapılan big-bag her iki yönde yer alan çıkış istasyonlarına yönlendirilebilmekte ve istasyonlardan vinç veya fork lift ile alınarak anında kamyona yüklenebilmekte veya stok sahasına taşınabilmektedir. Bu özellikli tasarımı ile de sınıfında ILK ve TEK dir.

PLC tarafından dolum istatistikleri tutulmakta, otomatik dara ve kalibrasyon kontrolleri yapılmaktadır. Operatör ışıklı ikaz sistemleri istasyon üzerinde yer almaktadır.

Ürün Kapasitesi:



Big Bag Dolum Sistemi:         40 big-bag çuvalı = 60 ton / saat

İkiz Big Bag Dolum Sistemi: 80 big-bag çuvalı = 120 ton / saat

Neden SC Big-Bag Dolum İstasyonu?

• 22 senelik tecrübe: SC Big-Bag Dolum İstasyonu Çimento sektöründe big bag dolumda yer alan problemleri 22 yıllık tecrübemizle çözüm bulmak için tasarlanmıştır. Ve dünya üreticileri içerisinde tasarımıyla bir ilk gerçekleştirilmiştir.

• Bağımsız iki dolum istasyonu: Makine üzerindeki iki dolum istasyonu istenildiğinde birbirinden bağımsız olarak kullanılabilmektedir.

• SC Endüstri A.Ş. Özel tasarımı olan arabalı sistem: Bu sistem ile big-bag çuvalları hem fork lift hem de vinç ile taşınabilmektedir.

• Kesintisiz dolum: 4 arabalı sistem sayesinde operatör dolu arabaların boşalmasını beklemeden yeni doluma geçebilmektedir.

• Sınıfında ilk ve tek tasarım: Dolumu yapılan big-bag istasyonlardan vinç veya fork lift ile alınarak anında kamyona yüklenebilmekte veya stok sahasına taşınabilmektedir.

• Torba şişirme özelliği: Bu sayede dolum esnasında çuvalların yırtılması engellenmektedir.

• Kompakt yapı: Kolay monte edilebilen kompakt yapıya sahiptir.
